Restauration Revolver à Broche 9 mm système Lefaucheux

4 participants

Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Restauration Revolver à Broche 9 mm système Lefaucheux

Message par JML19 Sam 25 Sep 2021 - 9:49

Bonjour

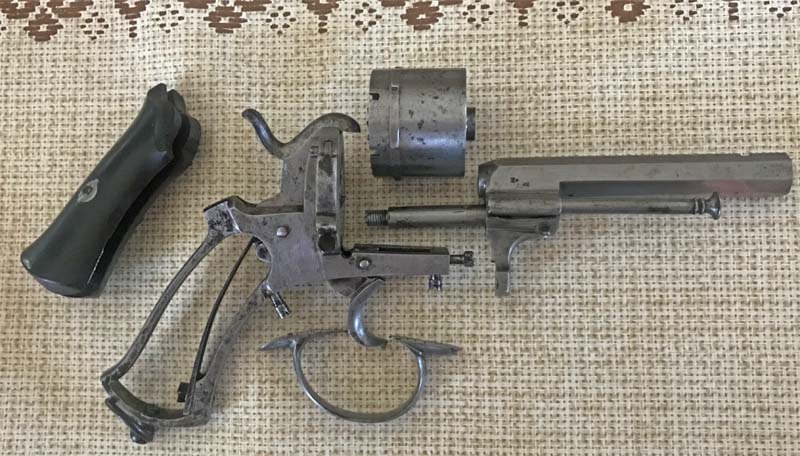

Voilà la première partie de la remise en état du Revolver Lefaucheux est faite.

C'était inutile de frotter plus pour enlever du métal.

Le mécanisme fonctionne, il ne me restera plus qu'à trouver ou à faire un guidon.

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjCAGBRD3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-1-800x456

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjDiNlPz3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-2-670x600

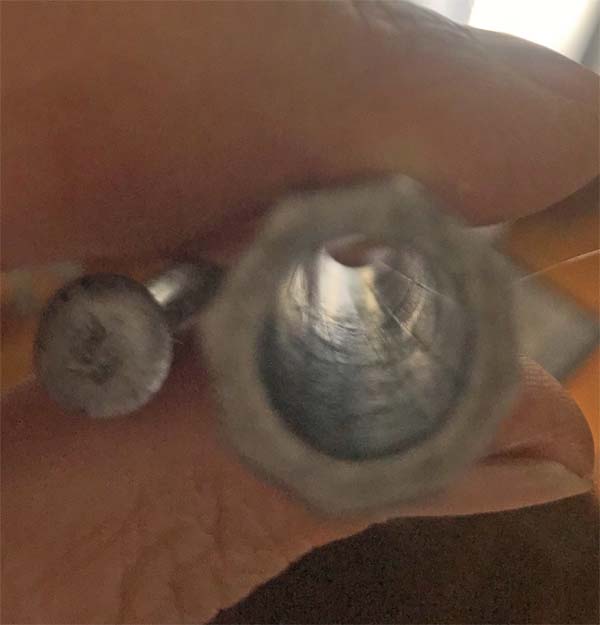

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjDXK7j23_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-3-600x625

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjEEKVRa3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-4-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjFkQ08Z3_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-5-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIgjF1Isi13_Revolver-Lefaucheux-fin-remise-en-%C3%A9tat-6-800x600

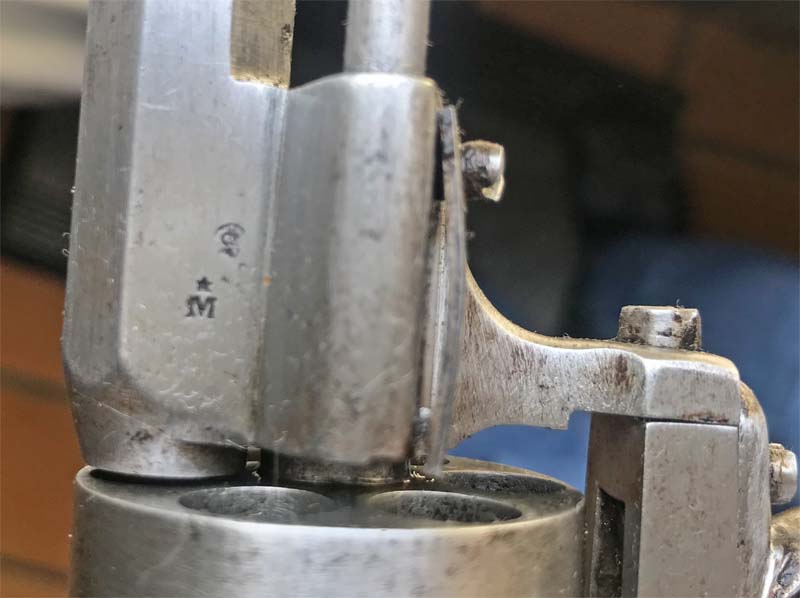

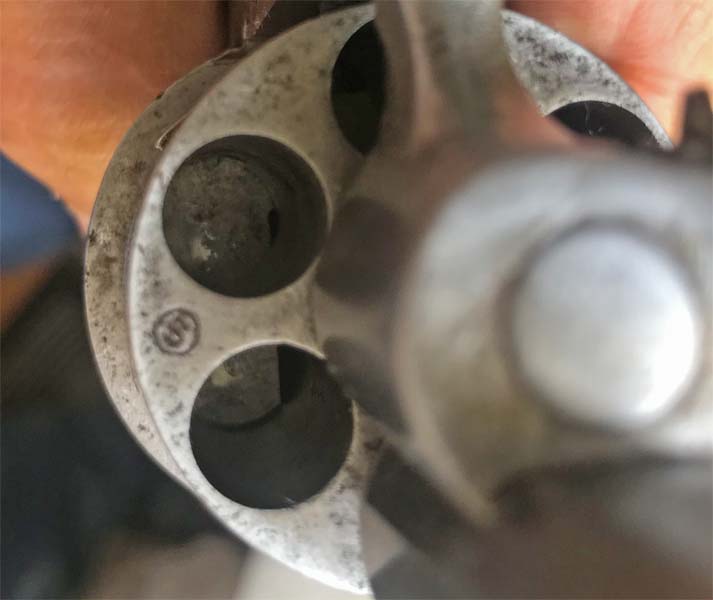

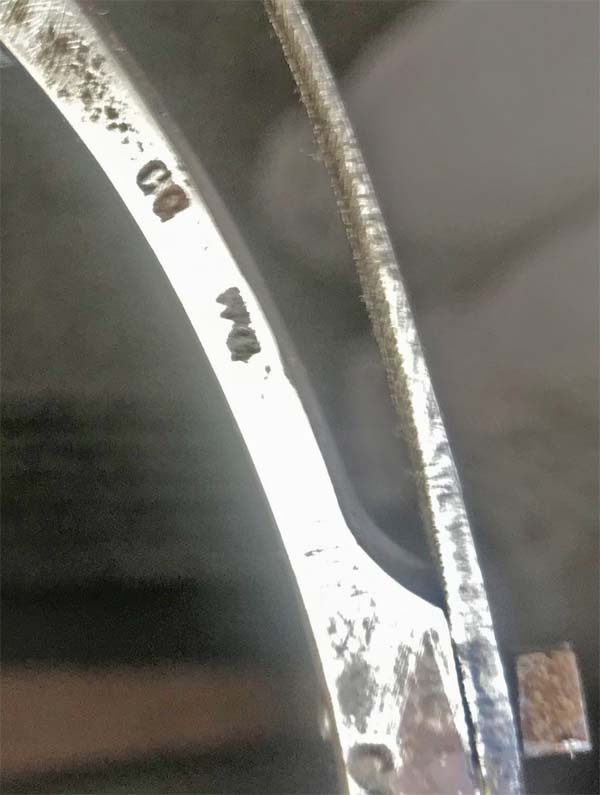

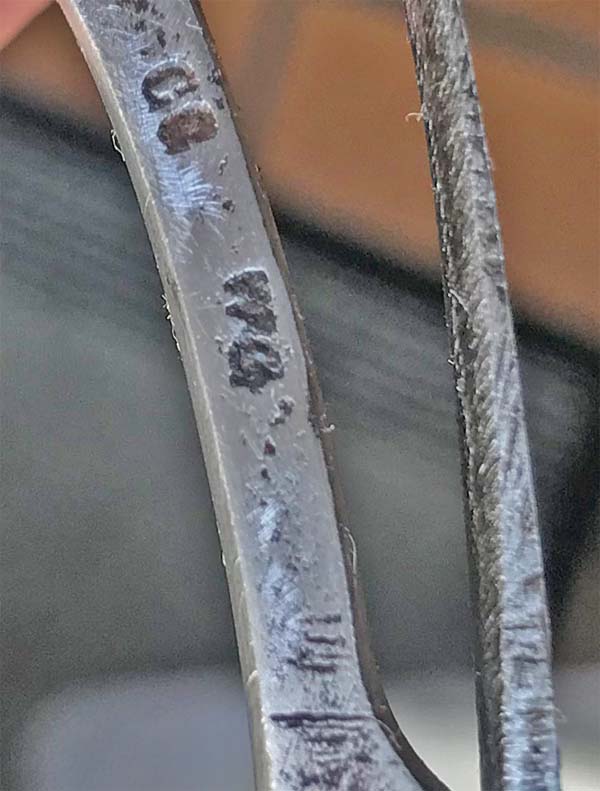

Voici les poinçons sur le canon, le barillet et la poignée.

Restauration Revolver à Broche 9 mm système Lefaucheux KIhjaelD7R3_Maquage-Barillet-1-753x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhja11u4u3_Maquage-Canon-1-800x598

Restauration Revolver à Broche 9 mm système Lefaucheux KIhjbJV8Ig3_Maquage-Poign%C3%A9e-1-600x797

Restauration Revolver à Broche 9 mm système Lefaucheux KIhjcp1HEt3_Maquage-Poign%C3%A9e-2-600x791

Je me suis lancé, j'ai fait un guidon, j'ai des ampoules au bout des doigts.

J'ai pris un vieux tire-fond  tordu et j'ai gardé le corps non fileté

C'est surtout pour tenir cette petite pièce que ce n'est pas facile.

J'ai utilisé une meule pour le gros oeuvre et des limes aiguilles et 2 petites limes qui arrachent plus.
J'a vu un modèle, j'ai essayé de faire pareil, mais j'ai été obligé de laisser une base pour pouvoir tenir la pièce.

Il faut qu'il soit suffisamment haut car le chien armé le cache.

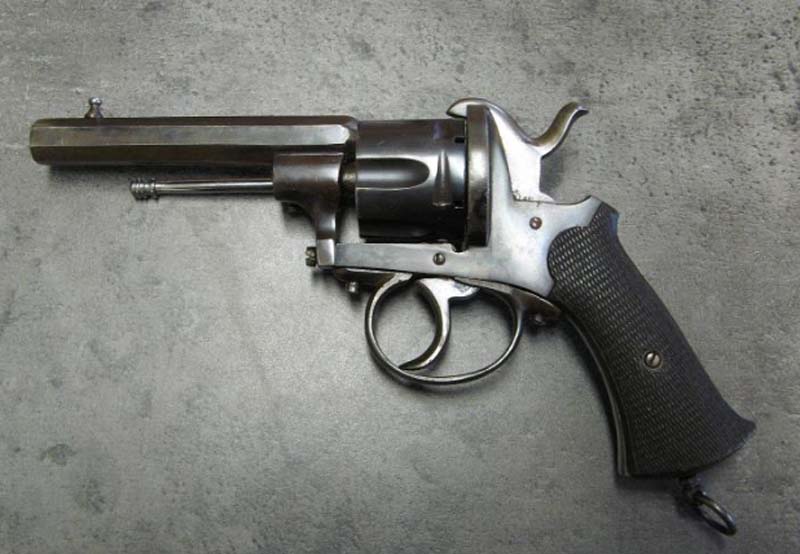

Voici le modèle de référence.

Restauration Revolver à Broche 9 mm système Lefaucheux KIhn0bSTRD3_Confection-Guidon-mod%C3%A8le-1-800x554

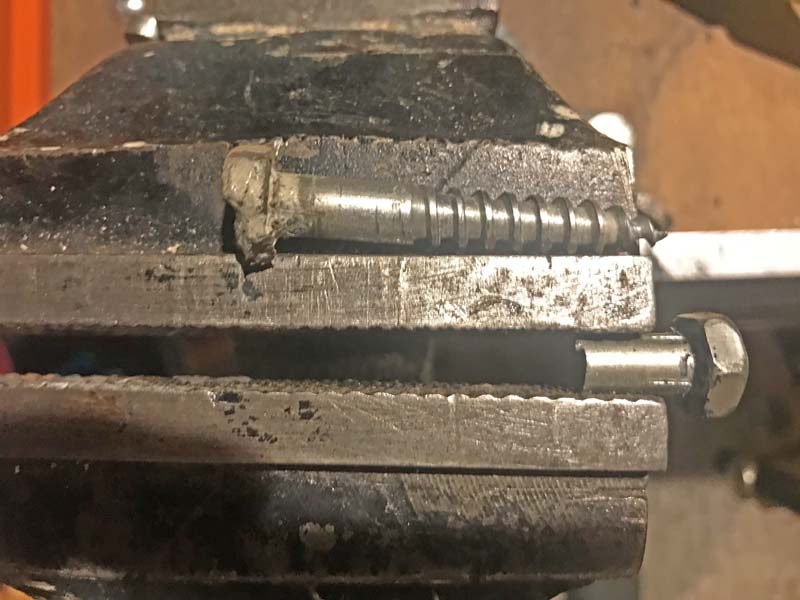

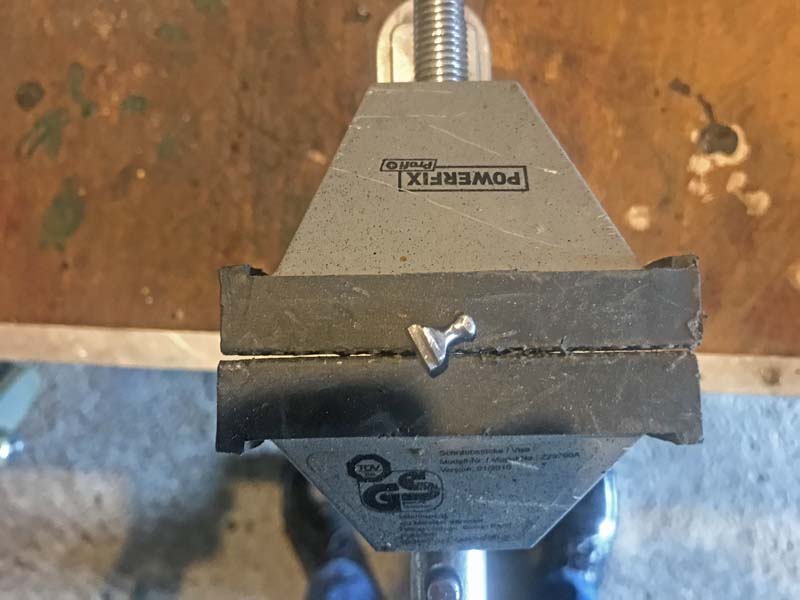

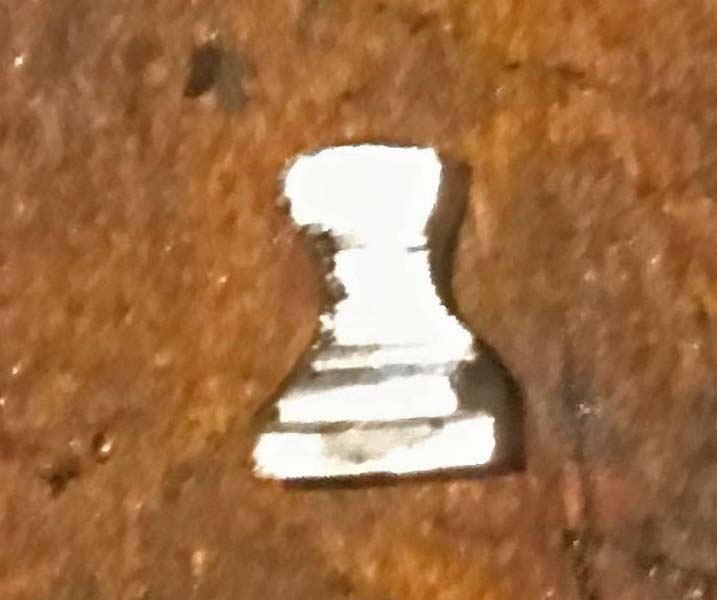

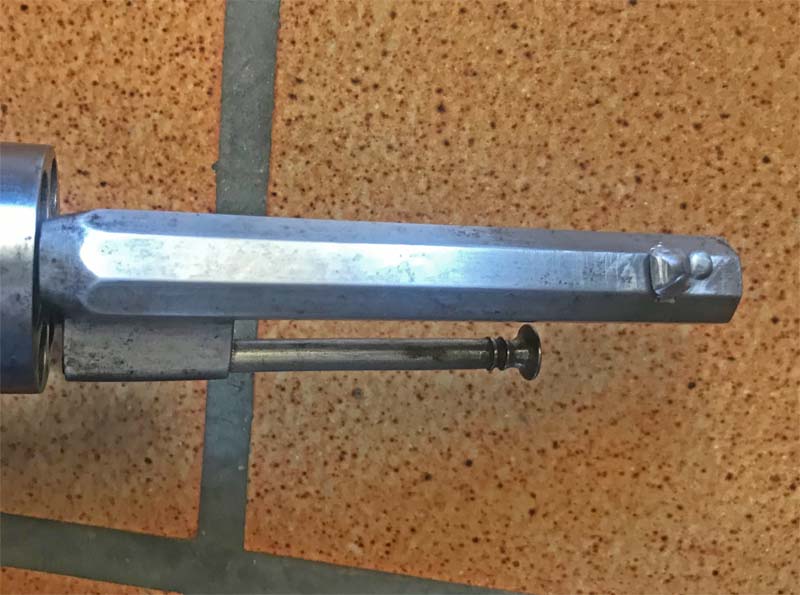

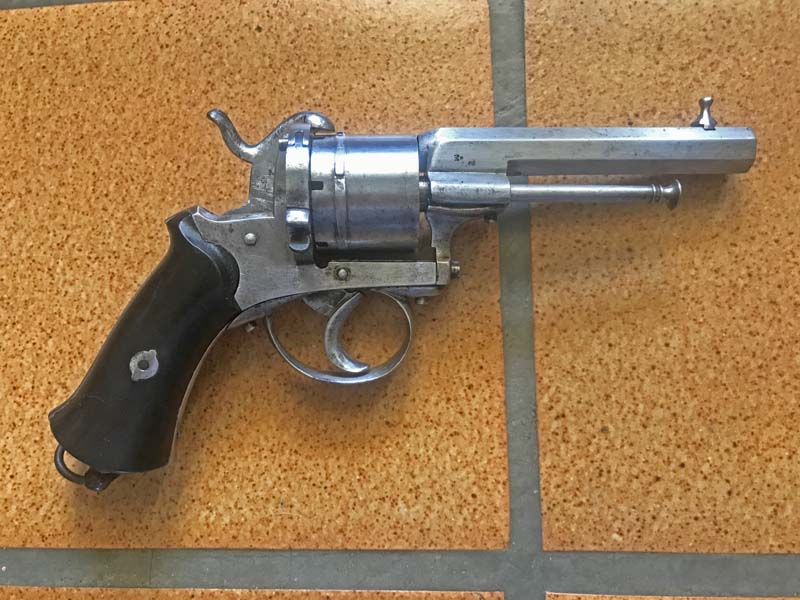

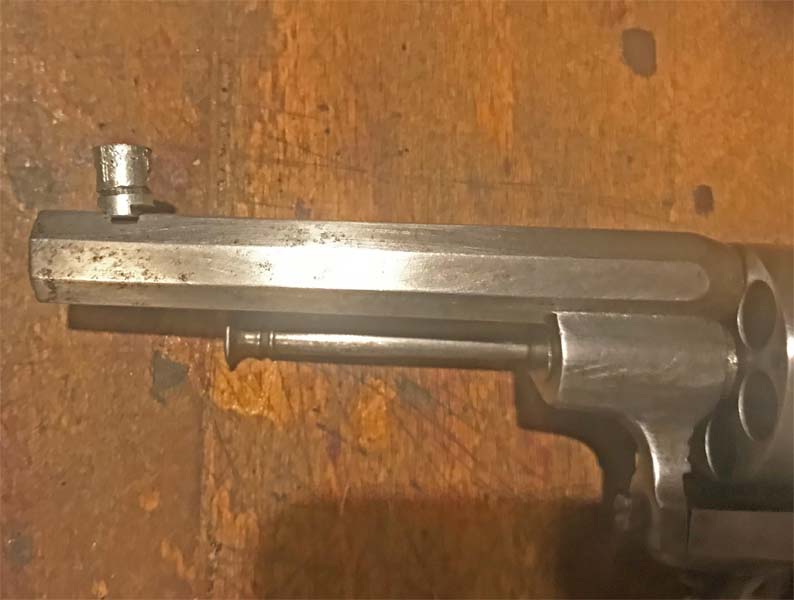

Voici la fabrication du guidon.

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnTevAmA3_Confection-Guidon-1-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnTTVLOO3_Confection-Guidon-2-794x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnUCxsoD3_Confection-Guidon-3-717x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnVioLqL3_Confection-Guidon-4-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnVYFSfh3_Confection-Guidon-5-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIhnWIbtzk3_Confection-Guidon-6-800x595

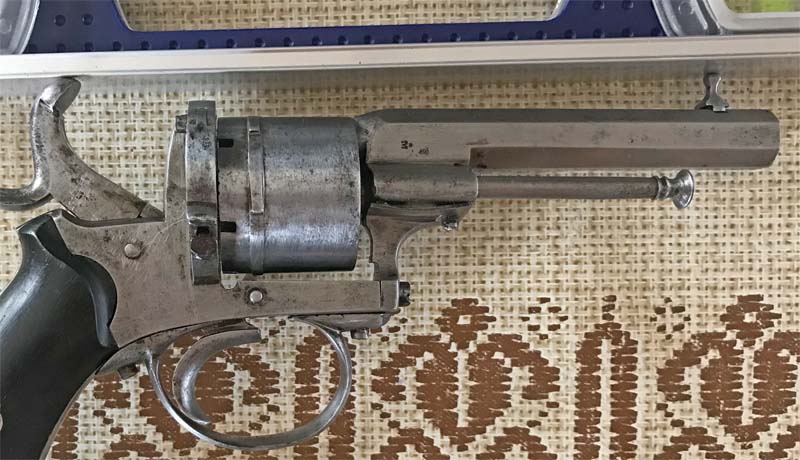

J'ai regardé comment on pouvait tirer avec, puisqu'il n'y a pas de hausse.

Je pense qu'il faut prendre comme repère la boule, il faut qu'elle soit au dessus du chien armé.

On doit mettre la boule sur le visuel et on aura point visé point touché.

Restauration Revolver à Broche 9 mm système Lefaucheux KIijPElxlH3_Prise-de-vis%C3%A9e-1-800x460

Restauration Revolver à Broche 9 mm système Lefaucheux KIijQrXr8h3_Prise-de-vis%C3%A9e-3-800x430

Restauration Revolver à Broche 9 mm système Lefaucheux KIijQYXh1I3_Prise-de-vis%C3%A9e-4-600x664

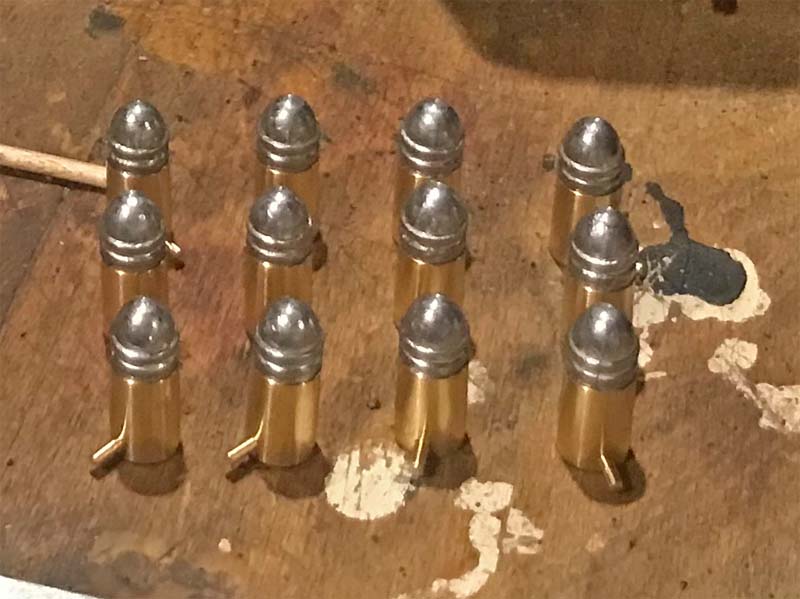

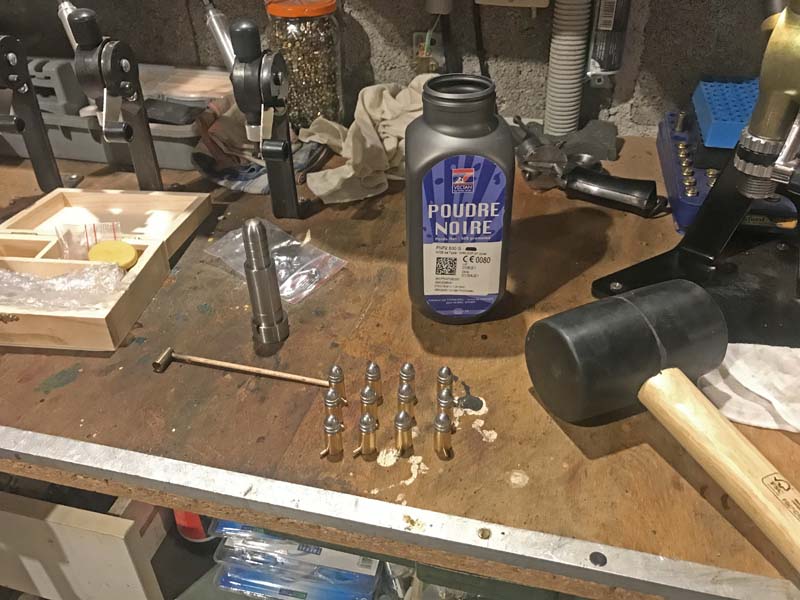

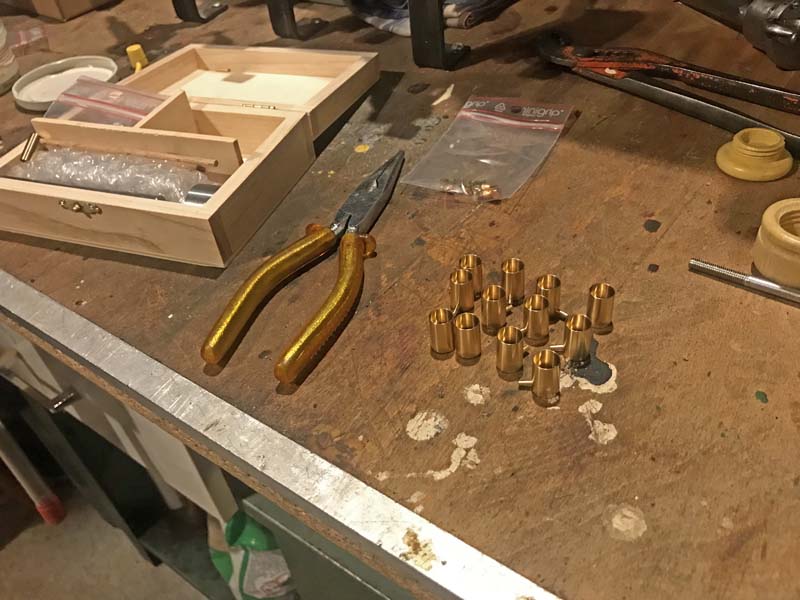

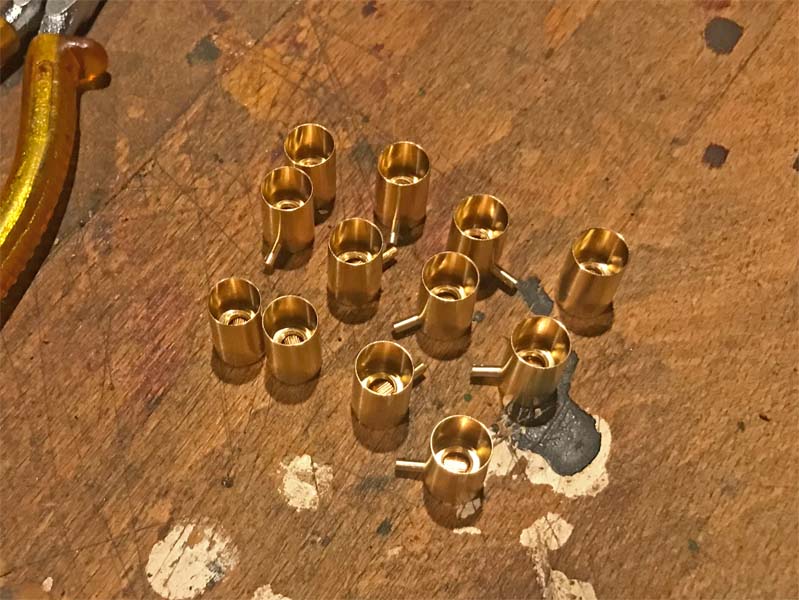

Aujourd'hui j'ai testé le Kit H&C Collection pour le rechargement du 9 mm à Broche.

Le Kit est très complet, il y a tout ce qu'il faut dedans pour charger 12 munitions et pour les recharger.

25 balles en plomb.

25 amorces poudre noire RWS 1075

13 broches.

12 portes amorces.

12 douilles à broches de 9 mm.

Un outil pour insérer le porte amorce dans la douille et mettre la broche qui force beaucoup.

J'ai utilisé une pince multiprise pour enfoncer la broche.

Un outil pour enfoncer l'ogive, qui fait aussi le calibrage des douilles déjà tirées.

Avec cet outil il y a une tige pour enfoncer la douille pour faire le calibrage.

Il y a une dose pour la poudre qui fait 0,456 gramme de PNF2, on ne peut pas mettre plus à cause du porte amorce.

Pour faire 12 munitions à broche de 9 mm il faut au moins 45 minutes.

Ceci en faisant attention et en vérifiant le fonctionnent de la rotation du barillet de l'arme avec chaque munition juste amorcée.

Il faut aussi prendre les mesures au pied à coulisse.

Il faut mesurer la hauteur de la broche une fois enfoncée et la Longueur Hors Tout de la munition une fois finie.

Il ne me reste plus qu'à tester ces munitions au stand de tir.

Restauration Revolver à Broche 9 mm système Lefaucheux KIpmpzZgpv3_Kit-H-C-9-mm-%C3%A0-Broche-1-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIpmqLIOMy3_Kit-H-C-9-mm-%C3%A0-Broche-2-799x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIpmrqz62q3_Kit-H-C-9-mm-%C3%A0-Broche-3-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIpmr5HN7z3_Kit-H-C-9-mm-%C3%A0-Broche-4-800x599

J'ai acheté un lot de 10 ressorts sur NaturaBuy, merci pour ton information.

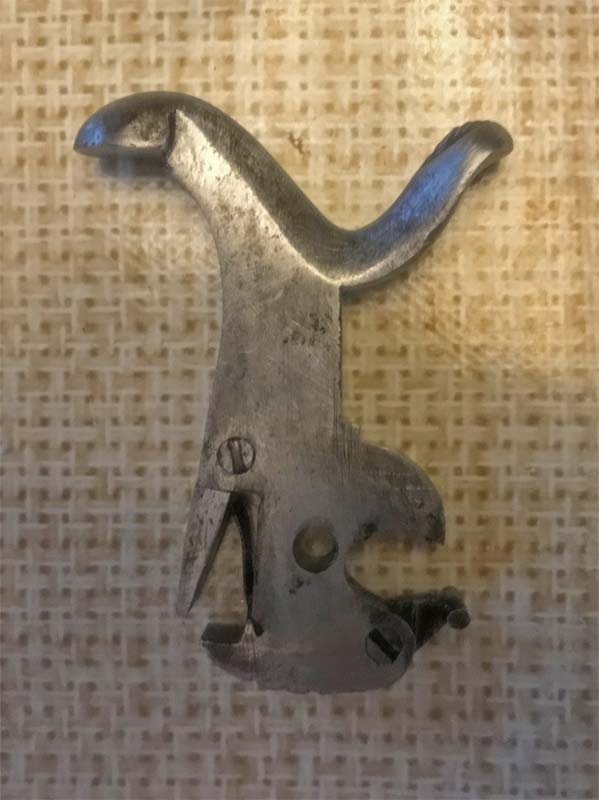

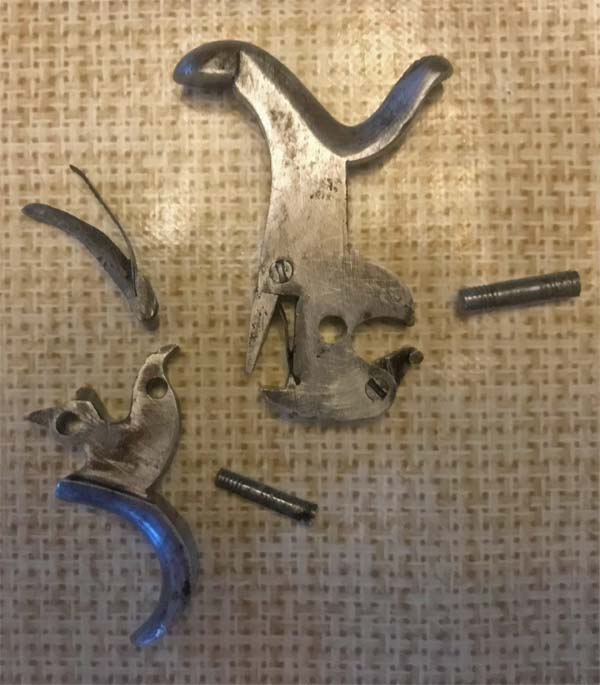

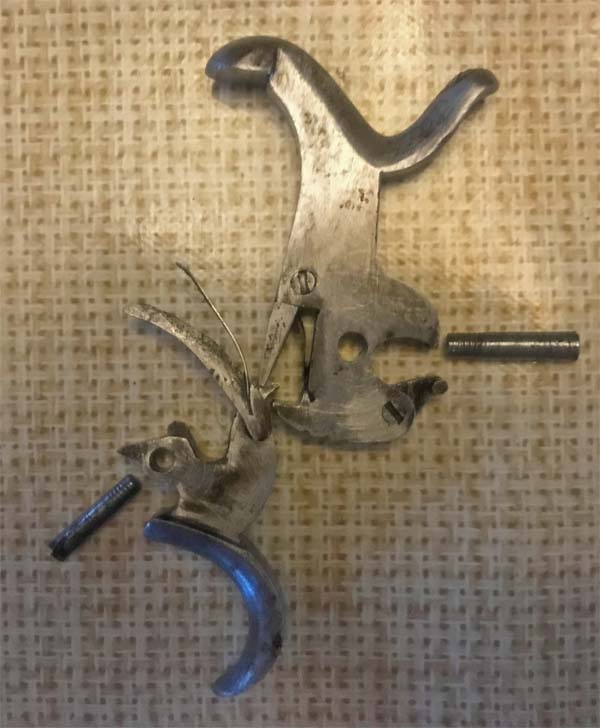

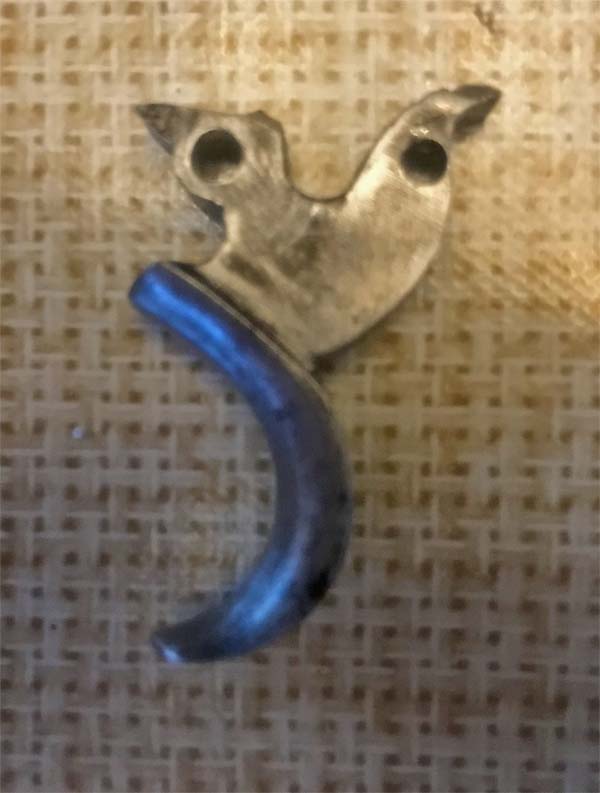

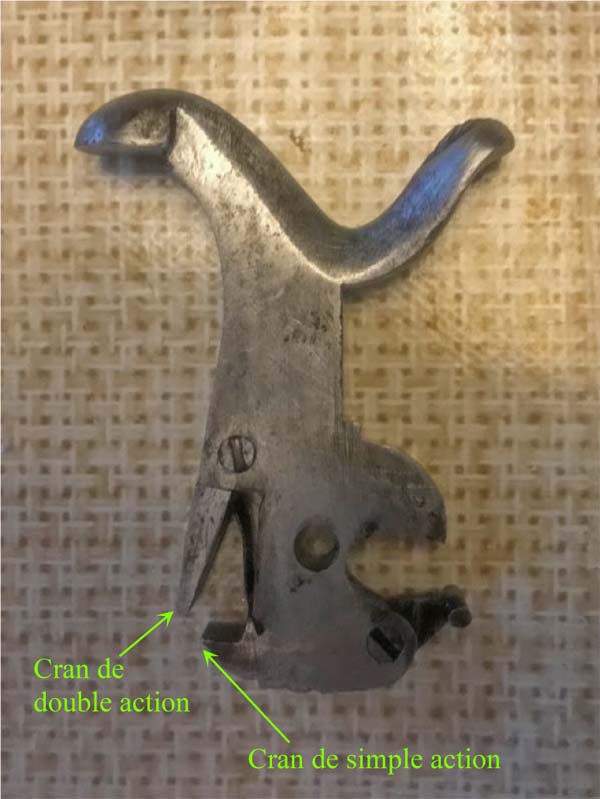

Voici le mécanisme de l'arme :

Restauration Revolver à Broche 9 mm système Lefaucheux KIrjvLORYx3_M%C3%A9canisme-1-600x685

Restauration Revolver à Broche 9 mm système Lefaucheux KIrjwE8Xvo3_M%C3%A9canisme-2-600x728

Restauration Revolver à Broche 9 mm système Lefaucheux KIrjxjDiaL3_M%C3%A9canisme-3-599x800

Restauration Revolver à Broche 9 mm système Lefaucheux KIrjxWYMFm3_cran-de-simple-et-double-action-600x799

Restauration Revolver à Broche 9 mm système Lefaucheux KIrjyy68yU3_M%C3%A9canisme-4-600x793

Test du revolver système Lefaucheux cet après midi.

3 tirs en double action.

3 tirs en simple action.

Distance 10 mètres.

Premier tir en double action rien dans la cible, la balle est bien partie.

Deuxième tir en double action la balle est restée coincée à l'entrée du canon bloquant le barillet.

Troisième tir en double action après démontage de l'arme, la balle est partie rien dans la cible.

Distance 6 mètres.

Premier tir en simple action, il a fallu finir la course du barillet à la main au moins 2 mm, le tir est dans la cible un peu haut.

Deuxième tir en simple action, il a fallu finir la course du barillet au moins 1 mm, le tir est dans la cible pas loin du premier.

Troisième tir en simple action, il a fallu finir la course du barillet au moins 2mm, la balle est dans la cible pas loin des 2 autres.

Les 6 munitions 9mm à broche du Kit H&C ont fonctionné parfaitement à chaque tir.

Je ne sais pas si c'est à cause de l'usure de tous les ressorts à lame qui sont trop faibles, sauf le ressort de percussion du chien qui est suffisamment puissant.

Je ne comprends pas trop pourquoi le barillet s'indexe mal, mais si sur ces armes il y a juste une butée de fin de rotation qui est efficace sur mon arme, sauf que le barillet ne va pas en buté.

Le doigt d'entraînement du rocher ne semble pas usé, le rocher semble en bon état.

Pour le nettoyage il faut utiliser de l'eau et du liquide vaisselle, démontage complet il y en a partout.

Les munitions 9 mm à broche se démontent bien, sauf la broche où il faut forcer pour l'extraire, prévoir des broches de rechange pour refaire les munitions.

Je ne sais pas si j'arriverais à faire tirer correctement et en sécurité cette arme.

Voici les 3 tirs en simple action distance 6 mètres.

Restauration Revolver à Broche 9 mm système Lefaucheux KIsmOHNrRc3_Test-du-Revolver-9mm-%C3%A0-broche-le-18-09-2021

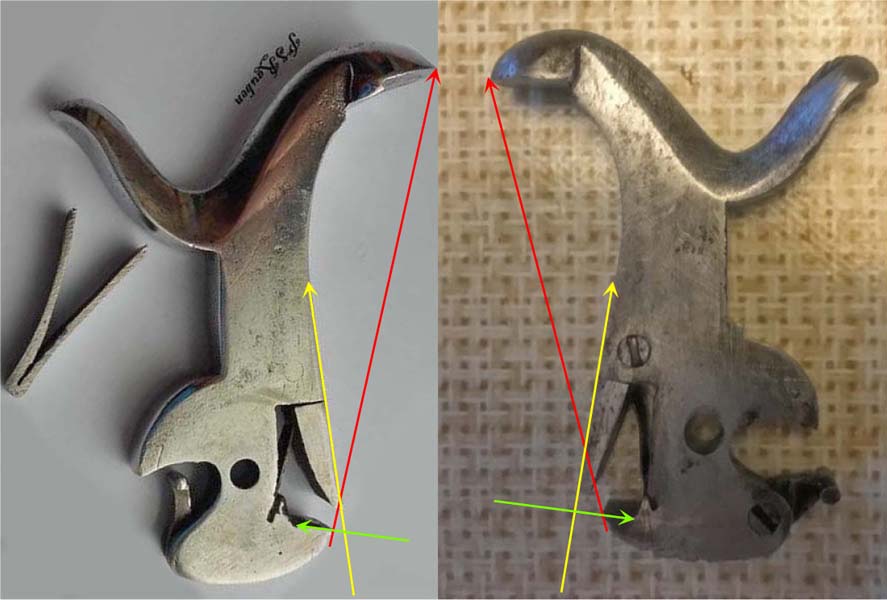

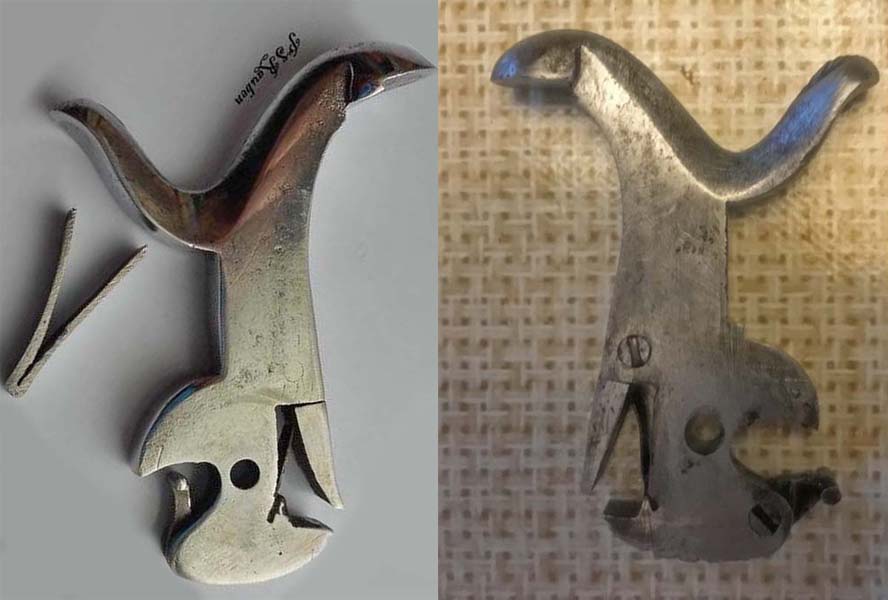

Je pense que le linguet du double action est trop avancé, c'est pour cela que le chien s'abat trop tôt en double action et qu'il accroche en simple action.

Restauration Revolver à Broche 9 mm système Lefaucheux KItgNQF1zt3_Chiens-comparaison-888x600

Restauration Revolver à Broche 9 mm système Lefaucheux KItgRJlSgf3_chien-coparaison-avec-rep%C3%A9rage-887x600

Je suis sur 4 forums pour armes anciennes, j'ai trouvé 2 spécialistes.

Ces spécialistes remettent en état ce type d'arme.

Pour eux lorsque l'indexation n'est pas bonne, il n'y a pas grand chose à faire.

Peut être que je supprimerais la double action.

En simple action il faudra bien contrôler la position du barillet.

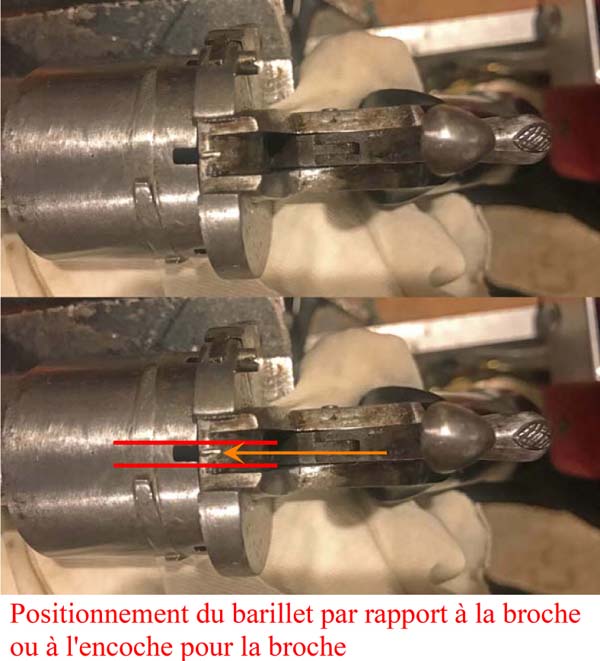

Il y a un repère sur l'arme qui contrôle l'indexation du barillet.

Ce repère on le voit en simple action et s'il n'est pas bon, il faut emmener le barillet sur la butée à la main.

Il correspond à la position de la broche, il doit être bien au milieu de l'encoche de la broche ou de la broche.

Restauration Revolver à Broche 9 mm système Lefaucheux KItrXheaNy3_positionnement-par-rapport-au-canon-du-barillet-600x661

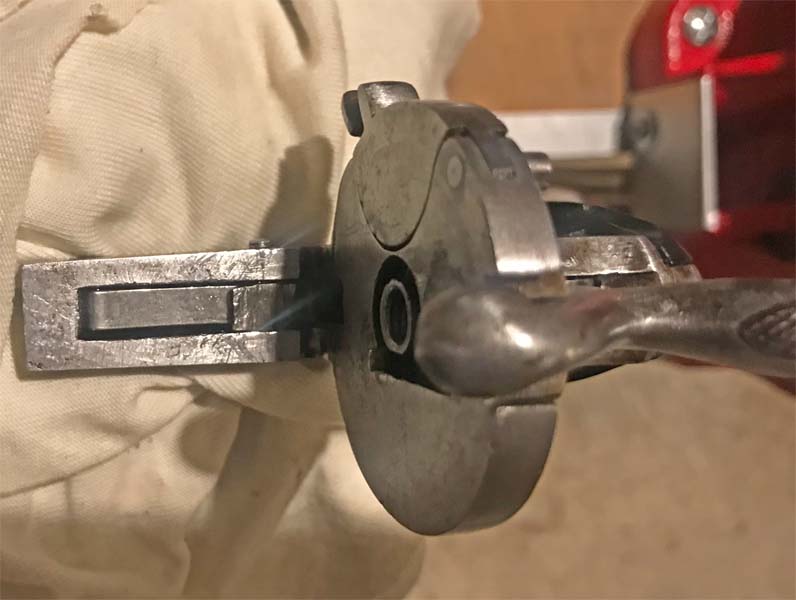

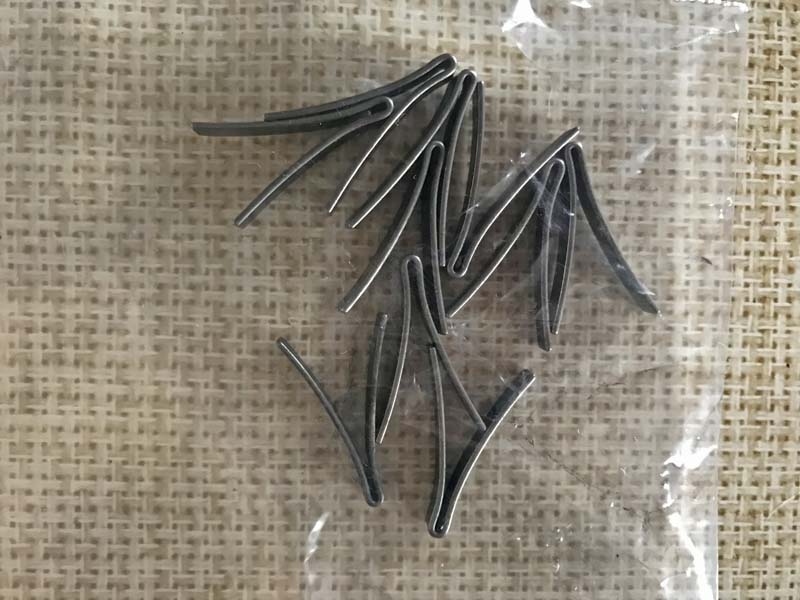

J'ai reçu les 10 ressorts en V neufs commandés chez NaturaBuy.

Il a fallu retailler le ressort qui est trop long.

Cela m'a pris 10 minutes.

Ensuite il a fallu mettre en place ce ressort neuf très puissant, là j'ai mis une heure et demi.

Il a fallu s'y mettre à quatre mains avec mon épouse, pour contraindre ce ressort, empêcher qu'il avance trop en décalant la détente et mettre l'axe de la détente.

il manquait toujours 1 millimètre en avant pour entrer l'axe, le ressort se déplace vers l'avant lorsqu'on le contraint.

J'ai mal au bout des doigts, même si à la fin je me suis servi de l'ancien ressort pour faire une cale d'épaisseur avec la pince multiprise pour serrer.

Voilà, maintenant la détente revient bien.

Par contre, j'ai toujours un problème d'accrochage de la palette double action en simple action et un problème d'indexation.

Le nouveau ressort de la détente va plus loin lorsqu'on la presse, mais il manque encore sur deux crans 1 millimètre pour aller sur la butée du barillet.

Restauration Revolver à Broche 9 mm système Lefaucheux KIumXHYbTD3_Ressort-de-d%C3%A9tente-neuf-1-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIumYzHwAa3_Ressort-de-d%C3%A9tente-neuf-2-796x600

Restauration Revolver à Broche 9 mm système Lefaucheux KItrXheaNy3_positionnement-par-rapport-au-canon-du-barillet-600x661

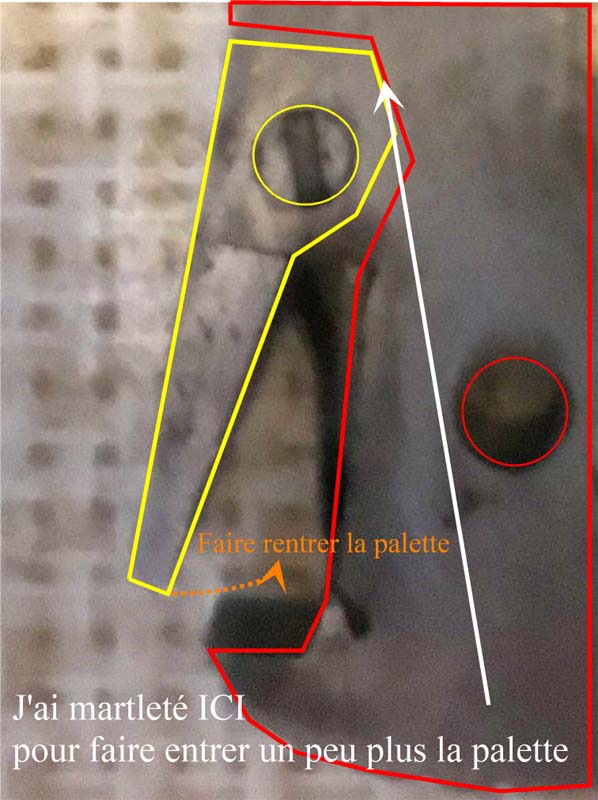

J'ai réussi à faire entrer un peu plus la palette double action, ceci pour qu'elle n'accroche pas en simple action.

J'ai augmenté en la martelant la butée arrière, elle est moins épaisse mais plus longue.

La palette double action rentrée n'accroche plus en simple action.

Restauration Revolver à Broche 9 mm système Lefaucheux KIuoQSxegI3_positionnement-de-la-palette-double-actionqui-est-trop-sortie-598x600

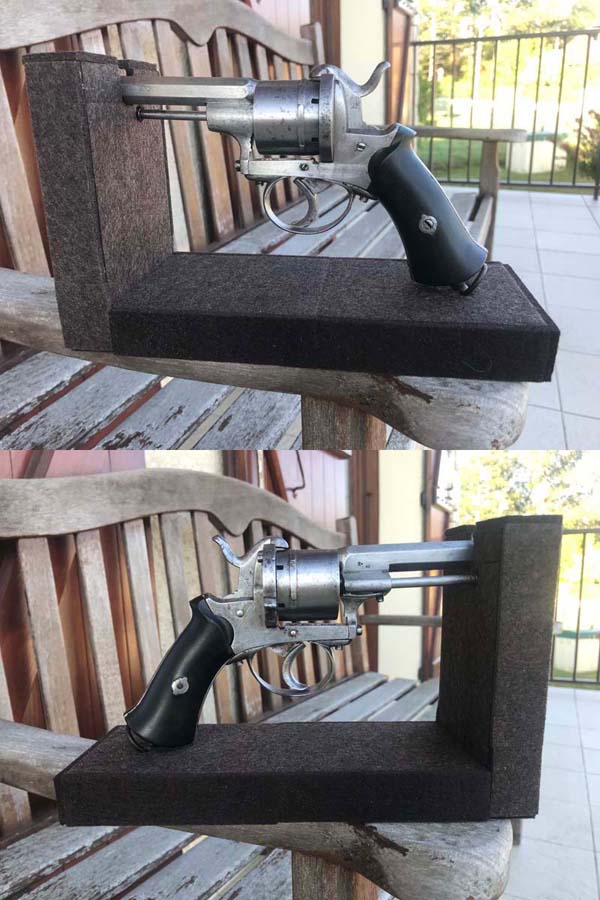

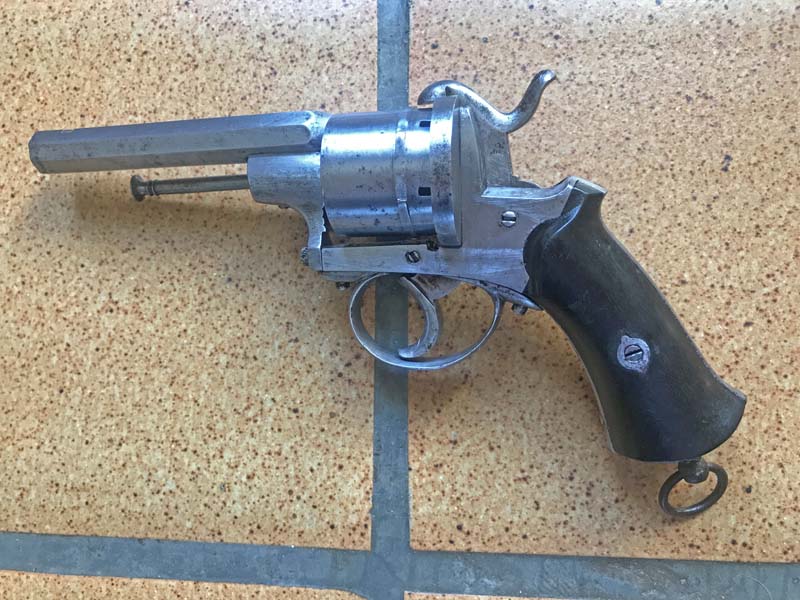

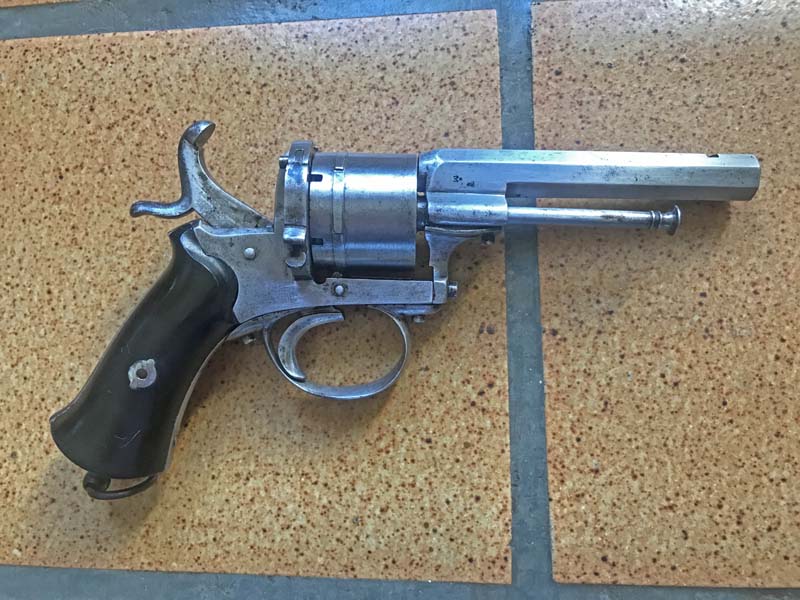

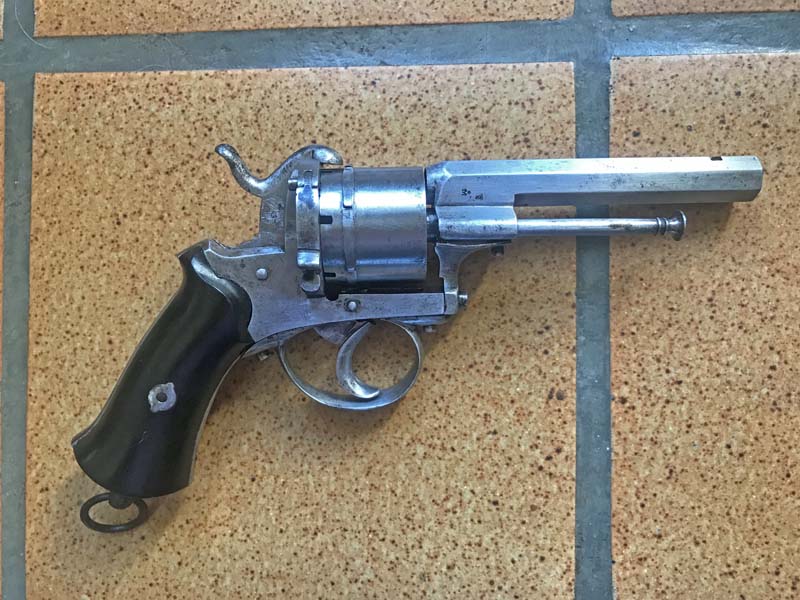

Voilà le travail est fini, le Revolver système Lefaucheux a trouvé sa place à côté de son copain Américain.

Avant de le mettre à la retraite, je l'ai présenté à celui qui me l'a donné.

Restauration Revolver à Broche 9 mm système Lefaucheux KIwsipHLPP3_Pr%C3%A9sentoire-Revolver-type-Lefaucheux-800x600

Restauration Revolver à Broche 9 mm système Lefaucheux KIzhYsP5IA3_Revolver-syst%C3%A8me-Lefaucheux-600x900
JML19
JML19
Membre Actif
Membre Actif

Nombre de messages : 695
Inscription le : 28/03/2014
Pays : FRANCE

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par pat_95 Sam 25 Sep 2021 - 12:02

De la bel ouvrage. Bravo !
pat_95
pat_95
Membre Très Actif
Membre Très Actif

Nombre de messages : 1535
Inscription le : 23/02/2007
Pays : France

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par JML19 Sam 25 Sep 2021 - 14:26

Bonjour pat_95

Merci pour tes encouragements.
JML19
JML19
Membre Actif
Membre Actif

Nombre de messages : 695
Inscription le : 28/03/2014
Pays : FRANCE

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par Gilou Dim 26 Sep 2021 - 5:28

merci JML pour ta rewiev et photos

toujours interessant

par contre ton probleme d'indexation , n'est pas facile a resoudre ...
Et attention pour t'en servir
Gilou
Gilou
Membre Très Actif
Membre Très Actif

Nombre de messages : 1519
Inscription le : 14/07/2005

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par JML19 Dim 26 Sep 2021 - 8:17

Bonjour Gilou

Merci pour tes encouragements.

Le problème d'indexation fait qu'il est inutilisable en double action.

En simple action on peut vérifier la position du barillet el la reprendre si besoin.
JML19
JML19
Membre Actif
Membre Actif

Nombre de messages : 695
Inscription le : 28/03/2014
Pays : FRANCE

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par gazgaz Mer 29 Sep 2021 - 11:50

Très belle restauration JML,mais ça je te l'ai deja dit (spartan). thumright
gazgaz
gazgaz
Nouveau membre
Nouveau membre

Nombre de messages : 24
Inscription le : 15/09/2021
Pays : Belgique

Revenir en haut Aller en bas

Restauration Revolver à Broche 9 mm système Lefaucheux Empty Re: Restauration Revolver à Broche 9 mm système Lefaucheux

Message par JML19 Mer 29 Sep 2021 - 13:01

Bonjour Spartan (gazgaz)

Merci pour tes encouragements.

JML19
JML19
Membre Actif
Membre Actif

Nombre de messages : 695
Inscription le : 28/03/2014
Pays : FRANCE

gazgaz aime ce message
