Problème sur axe arc / corde Empty Problème sur axe arc / corde

Message par Protouch Lun 8 Oct 2012 - 23:28

Bonsoir,

Pour ceux qui ont suivi mes précédents posts, j'étais à la recherche d'une arbalète pour m'essayer. L'on m'en a prêté une, et je remercie le club qui me prête.
Par contre j'ai une question, je pense qu'il manque une rondelle à clips de fixation sur l'axe par lequel passe la corde du coté droit de l'arc. Ce qui m'a attiré l’œil sur ce point, c'est le fait de voir l'axe droit bien plus ressorti que celui de gauche.

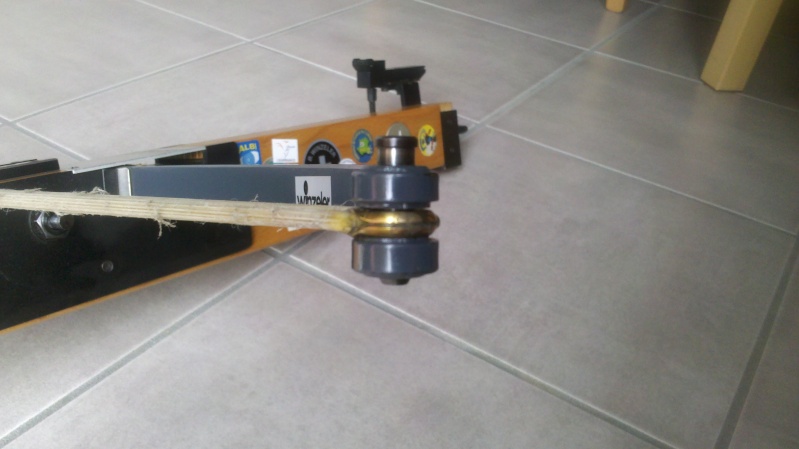

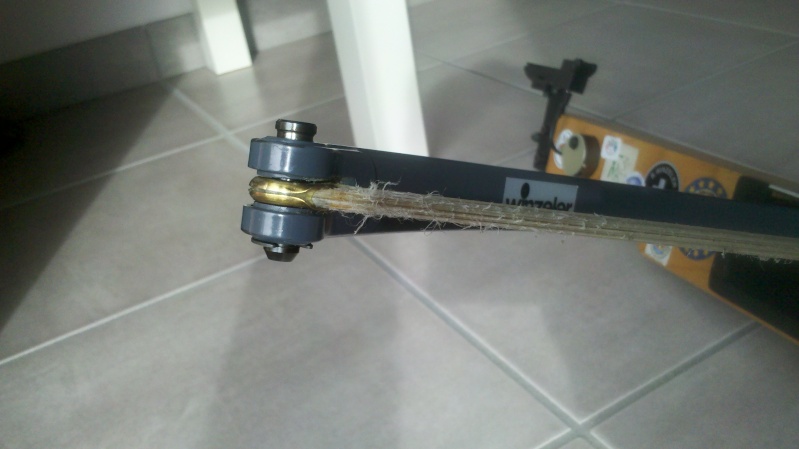

Pour, si je décris mal la situation, je vous mets 2 photos.
Avant d'essayer l'arme, je préfèrerai avoir l'avis des spécialistes. A savoir, est-ce normal, mais je pense que non? Le risque ? et où trouver cette rondelle?

Merci

Problème sur axe arc / corde 2012-113

Problème sur axe arc / corde 2012-114
Protouch
Protouch
Membre Actif
Membre Actif

Nombre de messages : 790
Inscription le : 01/06/2011
Pays : FRANCE

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par jpgnm1 Mar 9 Oct 2012 - 8:35

Généralement, un côté est plus gros, et le clips empêche de ressortir.
Le montage serait logique, la pièce ne pouvant que "descendre", elle est arrêtée dans le bon sens.
Il faut donc un clips en bas de chaque axe, il doit y avoir une rainure dans l'axe à cet effet.
jpgnm1
jpgnm1
modérateur
modérateur

Nombre de messages : 5846
Inscription le : 01/01/2012
Pays : France

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par Protouch Mar 9 Oct 2012 - 8:45

Oui, la rainure est bien présente. En tapotant sur l'axe, celui-ci est descendu, mais je ne souhaite pas tirer ainsi si dans 3 traits il remonte et que le tout lâche, je pense que ça peut faire des dégâts.
Protouch
Protouch
Membre Actif
Membre Actif

Nombre de messages : 790
Inscription le : 01/06/2011
Pays : FRANCE

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par Ballou Mar 9 Oct 2012 - 8:58

jpgnm1 a écrit:Mécaniquement il est rare qu'il y ait deux clips sur le même axe.
Généralement, un côté est plus gros, et le clips empêche de ressortir.
Le montage serait logique, la pièce ne pouvant que "descendre", elle est arrêtée dans le bon sens.


Il manque bien le clips sur le côté droit bigrin
Les 2 axes sont, d'origine, verrouillés par un clips qui est placé en bas, dans la rainure de l'axe.
Lorsque l'on démonte et remonte les axes, il ne peuvent se retirer que par le haut (une butée située en haut de l'axe les empêche de descendre) et se remettent donc par le dessus de l'arc, vers le bas (avec au préalable, une petite goutte d'huile sur l'axe). Ensuite on remet le clips et c'est bon.
Il ne peut donc que sortir par le haut pas par le bas.

Pour récupérer un clips je te donne le mail d'un tireur qui voit souvent le fabriquant et qui pourra en récupérer un et te l'envoyer.

D'après ce que je vois sur les photos, il s'agit d'une 102 phase 2. L'avantage de la Phase 2 est la possibilité de monter une corde nylon. Les 1ères phases 2 étaient vendues avec la corde acier. Puis lorsque la nylon est sortie, Winzeler l'a monté d'origine sur les phases 2 qui ont suivies.
Autre avantage par rapport à la phase 1, l'arc en fibre de verre. Plus costaud que l'arc en carbone (ce qui n'empêche pas une casse, mais c'est bcp plus rare).
Là aussi les 1ères phases 2 étaient équipées d'un arc en carbone. Puis d'un en fibres lorsque Winzeler a sorti l'arc en fibre de verre.

L'avantage de la corde nylon est son confort. C'est bcp plus souple au départ du coup cool





Dernière édition par Ballou le Mar 9 Oct 2012 - 14:35, édité 1 fois
Ballou
Ballou
Membre Très Actif
Membre Très Actif

Nombre de messages : 1620
Inscription le : 21/10/2009
Pays : France

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par contender.moustachu Mar 9 Oct 2012 - 14:28

suis néophyte en matière d'arbalète moderne..

pas de corde en Dacron?
contender.moustachu
contender.moustachu
Membre
Membre

Nombre de messages : 6265
Inscription le : 09/10/2012
Pays : Gaule

http://www.club-de-tir-stab-marseille.com

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par lys Mer 10 Oct 2012 - 22:01

C'est un circlip normal...
après, il faut voir comment l'axe se déplace en terme de vitesse...pour ma part, l'année dernière je me suis aperçu que j'avais perdu ces 2 clips...mais je ne savais pas quand...donc ça peut tenir longtemps...et c'était pas une période où je faisais des points anormalement ridicules...
A noter d'ailleurs que Bruno Winzeler m'en a donné 2 GRATUITEMENT !!!
Merci à lui !!
lys
lys
Membre Senior
Membre Senior

Nombre de messages : 301
Inscription le : 05/09/2006
Pays : FRA

http://www.legoasweb.com

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par CHARLIER Mer 10 Oct 2012 - 22:06

Je comprends pourquoi il fait un temps de chiens ptdr

philippe
CHARLIER
CHARLIER
Membre
Membre

Nombre de messages : 4238
Inscription le : 16/06/2009
Pays : france

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par lys Jeu 11 Oct 2012 - 7:33

bravo bravo bravo
lys
lys
Membre Senior
Membre Senior

Nombre de messages : 301
Inscription le : 05/09/2006
Pays : FRA

http://www.legoasweb.com

Revenir en haut Aller en bas

Problème sur axe arc / corde Empty Re: Problème sur axe arc / corde

Message par silverlight Jeu 11 Oct 2012 - 20:34

CHARLIER a écrit:Je comprends pourquoi il fait un temps de chiens ptdr

philippe
c'est clair! ptdr
silverlight
silverlight
Membre
Membre

Nombre de messages : 129
Inscription le : 24/09/2012
Pays : France

Revenir en haut Aller en bas
