Problème de réglage de lunette
5 participants
Page 1 sur 2
Page 1 sur 2 • 1, 2
Problème de réglage de lunette

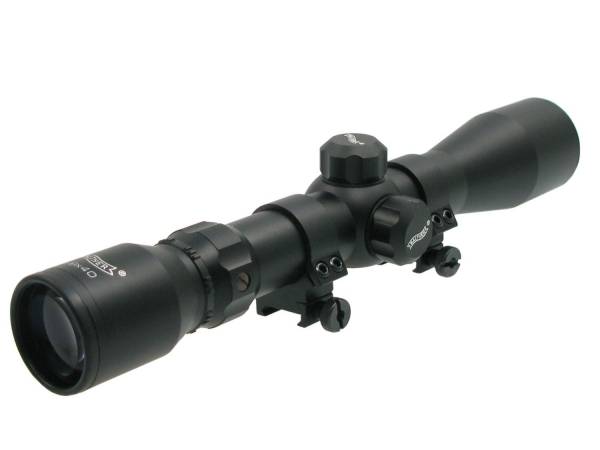

Bonjour, j'ai acheté d'occasion une Norinco JW-15A avec une lunette Walther 3-9x40.
Je l'ai essayé au pas de tir 50m, debout puis couché mais je n'ai touché la cible qu'une seule fois.
Comme j'étais arrivé trop tard pour avoir le temps de régler la lunette je suis rentré chez moi et j'ai tiré à 5m. J'ai pu la régler à peu près verticalement mais horizontalement la visse est sortie bien avant que j'ai pu atteindre le centre ! Du coup je ne comprends pas d'où vient le problème.
Avant ça j'avais mis la lunette à peu près de niveau avec la carabine et j'avais mesuré environ 285mm entre le bout de la crosse et l'oculaire. L'objectif est réglé au minimum, en dessous de 15m.
Je l'ai essayé au pas de tir 50m, debout puis couché mais je n'ai touché la cible qu'une seule fois.
Comme j'étais arrivé trop tard pour avoir le temps de régler la lunette je suis rentré chez moi et j'ai tiré à 5m. J'ai pu la régler à peu près verticalement mais horizontalement la visse est sortie bien avant que j'ai pu atteindre le centre ! Du coup je ne comprends pas d'où vient le problème.
Avant ça j'avais mis la lunette à peu près de niveau avec la carabine et j'avais mesuré environ 285mm entre le bout de la crosse et l'oculaire. L'objectif est réglé au minimum, en dessous de 15m.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
Bonjour
Si la lunette est au maximum de ses reglages, il y a fort à parier qu'il n'y a pas grand chose à faire
La premiere chose à faire serait de refaire un reglage approximatif en calant l'arme et en visant à travers le canon
Regler la lunette ensuite sur la cible
Si ce n'est pas possible, il faudra controler les supports de la lunette et si ok controler les rails de montage et l'alignement du canon. Si ce n'est pas bien droit et que le canon est de travers bah y'aura pas grand chose à faire;
C'est du chinois et ca peut etre bon comme tres mauvais.
Si la lunette est au maximum de ses reglages, il y a fort à parier qu'il n'y a pas grand chose à faire
La premiere chose à faire serait de refaire un reglage approximatif en calant l'arme et en visant à travers le canon
Regler la lunette ensuite sur la cible
Si ce n'est pas possible, il faudra controler les supports de la lunette et si ok controler les rails de montage et l'alignement du canon. Si ce n'est pas bien droit et que le canon est de travers bah y'aura pas grand chose à faire;
C'est du chinois et ca peut etre bon comme tres mauvais.
bx19gt- Membre Hyper Actif
- Nombre de messages : 2518
Inscription le : 16/06/2007
Pays : France
Re: Problème de réglage de lunette
Bah comment le canon pourrait être de travers ? Même si le colis (qui n'était pas endommagé) était tombé il aurait fallut beaucoup plus de force pour le tordre. Et d'usine j'y crois pas ou celui qui me l'a vendu ne l'aurait même pas utilisé. D'ailleurs l'arme est passée par le banc national d'épreuve.
La lunette elle était dans sa boite d'origine.
La lunette elle était dans sa boite d'origine.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
diantre...
mets nous une photo de ton montage,des fois que..
regarde si'il n'y a pas de bavures dans la queue d'aronde..
mets nous une photo de ton montage,des fois que..
regarde si'il n'y a pas de bavures dans la queue d'aronde..
Re: Problème de réglage de lunette
Il y avait un instructeur avec moi au stand et il n'a rien remarqué, juste dit qu'il fallait régler la lunette.
Traduction ?
contender.moustachu a écrit:
regarde si'il n'y a pas de bavures dans la queue d'aronde..
Traduction ?
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
Monté comme actuellement, en effet il y a rien à faire.
Je ne connais pas ton montage mais si tu veux utiliser ce couple, le travail est à effectuer à ce niveau.
La lunette est mal montée. Cela peut arriver puisque qu'il y a deux assemblages : lunette sur colliers, colliers sur rail.
Quand je prérègle une lunette sur une carabine à la maison, j'effectue le montage, la lunette mise sur des réglages médians. En montant la lunette sur les colliers j'essaie d'obtenir un alignement sur une même ligne verticale entre l'âme du canon et le réticule vertical de la lunette (puisque ton problème se situe sur le plan horizontal - réglage en direction).
Normalement, si les colliers sont de qualité et bien montés, on obtient à peu prés un alignement , qui sera optimisé par le réglage par les tourelles.
J'ai toujours fait cela et toujours mis en cible au premier tir (à l'exception prés), même à 200m directement.
Comme le dit bx19gt, s'il est impossible de faire cela, il faudra envisager un autre couple.
Judicieuse remarque de cm, jette un œil sur le rail sur lequel est fixé la lunette.
Je ne connais pas ton montage mais si tu veux utiliser ce couple, le travail est à effectuer à ce niveau.
La lunette est mal montée. Cela peut arriver puisque qu'il y a deux assemblages : lunette sur colliers, colliers sur rail.
Quand je prérègle une lunette sur une carabine à la maison, j'effectue le montage, la lunette mise sur des réglages médians. En montant la lunette sur les colliers j'essaie d'obtenir un alignement sur une même ligne verticale entre l'âme du canon et le réticule vertical de la lunette (puisque ton problème se situe sur le plan horizontal - réglage en direction).
Normalement, si les colliers sont de qualité et bien montés, on obtient à peu prés un alignement , qui sera optimisé par le réglage par les tourelles.
J'ai toujours fait cela et toujours mis en cible au premier tir (à l'exception prés), même à 200m directement.
Comme le dit bx19gt, s'il est impossible de faire cela, il faudra envisager un autre couple.
Judicieuse remarque de cm, jette un œil sur le rail sur lequel est fixé la lunette.
samili- Membre Très Actif
- Nombre de messages : 1757
Inscription le : 24/12/2014
Pays : France
Re: Problème de réglage de lunette
JeBo a écrit:Il y avait un instructeur avec moi au stand et il n'a rien remarqué, juste dit qu'il fallait régler la lunette.contender.moustachu a écrit:
regarde si'il n'y a pas de bavures dans la queue d'aronde..
Traduction ?
lors de l'usinage à la fraiseuse,une bavure peut rester et empêcher le bon positionnement du collier
juste pour rassurer:il y a bien du jeu entre la lunette et la hausse?
-ça aussi,je l'ai vu,comme des colliers mal montés..-
enfin,pour l'instant je n'ai jamais vu une Norinco JW-15A ne pouvant pas toucher la cible à 100 m!
Re: Problème de réglage de lunette
Ben le truc c'est que cette arme était déjà équipée avec cette lunette ! et d'après le vendeur (avant démontage) ça visait juste à 100m, donc j'ai juste revissé la lunette (qui avait toujours ses colliers) sur le rail et j'aurais pas dû avoir grand chose à changer.
Demain je remonterai tout un à un, et avant je tirerai sans lunette pour être sûr que ça ne vient pas du canon.
Je me suis trompé c'est pas horizontalement mais verticalement (la visse sur le côté de la lunette), mes balles sont coincées à gauche du centre.
Il y a un faible espace entre la queue d’aronde (= hausse ?) et la lunette, je dirais 7mm.
Je rappelle que c'est une occasion donc les défauts d'usine on déjà du disparaitre.
Demain je remonterai tout un à un, et avant je tirerai sans lunette pour être sûr que ça ne vient pas du canon.
Je me suis trompé c'est pas horizontalement mais verticalement (la visse sur le côté de la lunette), mes balles sont coincées à gauche du centre.
Il y a un faible espace entre la queue d’aronde (= hausse ?) et la lunette, je dirais 7mm.
Je rappelle que c'est une occasion donc les défauts d'usine on déjà du disparaitre.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
""Je me suis trompé c'est pas horizontalement mais verticalement (la visse sur le côté de la lunette), mes balles sont coincées à gauche du centre.""
le reglage de latéral est toujours sur le coté..
le reglage de latéral est toujours sur le coté..
Re: Problème de réglage de lunette
Non tu ne te trompe pas, c'est bien horizontal.
Mets ton arme culasse enlevée et lunette montée sur un support avec un bon dégagement devant et avec un repère vertical (pan de mur, poteau, ...). Le fil vertical de la lunette et l'âme du canon doivent + ou - être alignés sur ce repère vertical.
Mets ton arme culasse enlevée et lunette montée sur un support avec un bon dégagement devant et avec un repère vertical (pan de mur, poteau, ...). Le fil vertical de la lunette et l'âme du canon doivent + ou - être alignés sur ce repère vertical.
samili- Membre Très Actif
- Nombre de messages : 1757
Inscription le : 24/12/2014
Pays : France
Re: Problème de réglage de lunette
j'aimerais voir une photo...
une vue de l’arrière: molette de latéral à droite.
une vue de l’arrière: molette de latéral à droite.
Re: Problème de réglage de lunette
Le mec qui se fait rire tout seul...contender.moustachu a écrit:
le reglage de latéral est toujours sur le coté..
Pour info on peut très bien incliner la lunette de 90° et alors le réglage de latéral se fera sur le dessus !
Moi j'ai dit que j'avais confondu vertical et horizontal dans mon premier message. Les balles sont à gauche du centre, c'est donc un problème de verticalité / latéralité et non d'horizontalité.
Voici une photo vite prise:
J'ai oublié de préciser que je tirais toujours avec le silencieux.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
rigole..si tu savais ce que j'ai pu voir en quelques décennies de tir..c'est ahurissant,alors je m'attends à tout.
silencieux....essaie sans.
silencieux....essaie sans.
Re: Problème de réglage de lunette
Réglage en hauteur : les impacts se baladent sur une ligne verticale.
Réglage en direction (latéral) : les impacts se baladent sur une ligne horizontale.
Là tu nous refais le sketch de Kaamelott !! (Karadoc : "Dans le cas d’une attaque horizontale venant par le dessus.".....)
On a bien compris le problème.
Et quand tu pivotes la lunette de 90° le réglage latéral se fait toujours de côté, mais de l'autre (à gauche). A moins que tu pivotes aussi l'arme de 90° .
Le silencieux peut-être en effet la cause.
Réglage en direction (latéral) : les impacts se baladent sur une ligne horizontale.
Là tu nous refais le sketch de Kaamelott !! (Karadoc : "Dans le cas d’une attaque horizontale venant par le dessus.".....)
On a bien compris le problème.
Et quand tu pivotes la lunette de 90° le réglage latéral se fait toujours de côté, mais de l'autre (à gauche). A moins que tu pivotes aussi l'arme de 90° .
Le silencieux peut-être en effet la cause.
samili- Membre Très Actif
- Nombre de messages : 1757
Inscription le : 24/12/2014
Pays : France
Re: Problème de réglage de lunette
samili a écrit:
Et quand tu pivotes la lunette de 90° le réglage latéral se fait toujours de côté, mais de l'autre (à gauche). A moins que tu pivotes aussi l'arme de 90° .
Non...
Voici ce qui se passe:
0°
D
O C
-90°
C
D O
Pour que le côté droit passe à gauche il faudrait tourner de 180° ce qui placerait la visse du dessus, en dessous, donc inaccessible.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
un montage de silencieux sur une Norinco peut etre hasardeux:les filetages ne sont pas forcement dans l'axe parfait de l’âme du canon.
une balle qui effleure de trop près une coupelle -suivant le type- est irrémédiablement déviée.
une balle qui effleure de trop près une coupelle -suivant le type- est irrémédiablement déviée.
Re: Problème de réglage de lunette
JeBo a écrit:Non...
Voici ce qui se passe:
0°
D
O C
-90°
C
D O
Pour que le côté droit passe à gauche il faudrait tourner de 180° ce qui placerait la visse du dessus, en dessous, donc inaccessible.
Impressionnant !!
A 0° tu règles la direction avec C et la hauteur avec D.
A -90° tu règles la direction avec D et la hauteur avec C.
C'est à quel moment que tu ne comprends pas ??
samili- Membre Très Actif
- Nombre de messages : 1757
Inscription le : 24/12/2014
Pays : France
Re: Problème de réglage de lunette
perso je ferais aussi un test sans le bipied et en appui au plus prêt du chargeur : si le fut est souple,il peut toucher le canon et induire une vibration néfaste.
plein de chose à voir..
quelle munition au fait?
le canon est propre? pas de bavures à la bouche?
plein de chose à voir..
quelle munition au fait?
le canon est propre? pas de bavures à la bouche?
Re: Problème de réglage de lunette
Bon d'accord, vous vous êtes bien foutu de ma gueule.
Mais vous savez dans mon club on optimise la place, alors au lieu de tirer couché sur le ventre, on s'allonge sur le côté, avec l'arme inclinée ;-) comme ça on peut mettre plus de tireurs ;-)
Je tire avec des solognac pour l'instant.
La bouche du canon est pleine d'un dépôt noir. Faut que j'achète les brosses pour ce calibre. Et le silencieux m'a semblé plutôt encrassé.
Mais vous savez dans mon club on optimise la place, alors au lieu de tirer couché sur le ventre, on s'allonge sur le côté, avec l'arme inclinée ;-) comme ça on peut mettre plus de tireurs ;-)
Je tire avec des solognac pour l'instant.
La bouche du canon est pleine d'un dépôt noir. Faut que j'achète les brosses pour ce calibre. Et le silencieux m'a semblé plutôt encrassé.
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
je pense que personne ne s'est moqué.
cartouches Solognac:Sellier Bellot...pas les meilleures,mais tout à fait correctes.
silencieux démontage si possible,et examen pour voir si une coupelle-si c'est ce système- montre une trace de contact-déjà vu..les balles étaient bien déviées..:silencieux de qualité médiocre et filetage hors axe du canon-
bouche encrassée..j'espère que les rayures sont nettes sous la calamine..-déjà vu aussi...sur une vieille one-shot US à bloc tombant ..rouille,crasse et dessous rayures tellement corrodées qu'il a fallu au tour virer 4 cm de rayures"refaire une bouche".elle tirait à 100 après.
un bon brossage à la brosse laiton s'impose..
le vendeur est un cochon..
cartouches Solognac:Sellier Bellot...pas les meilleures,mais tout à fait correctes.
silencieux démontage si possible,et examen pour voir si une coupelle-si c'est ce système- montre une trace de contact-déjà vu..les balles étaient bien déviées..:silencieux de qualité médiocre et filetage hors axe du canon-
bouche encrassée..j'espère que les rayures sont nettes sous la calamine..-déjà vu aussi...sur une vieille one-shot US à bloc tombant ..rouille,crasse et dessous rayures tellement corrodées qu'il a fallu au tour virer 4 cm de rayures"refaire une bouche".elle tirait à 100 après.
un bon brossage à la brosse laiton s'impose..
le vendeur est un cochon..
Re: Problème de réglage de lunette
JeBo a écrit:Bon d'accord, vous vous êtes bien foutu de ma gueule.
......
Me concernant, pas le moins du monde, pour l'instant.
Par contre j'ai mes collègues qui se sont pissés dessus en te lisant (ce sujet et les autres). Sont vraiment pas cool.
samili- Membre Très Actif
- Nombre de messages : 1757
Inscription le : 24/12/2014
Pays : France
Re: Problème de réglage de lunette
contender.moustachu a écrit:un montage de silencieux sur une Norinco peut etre hasardeux:les filetages ne sont pas forcement dans l'axe parfait de l’âme du canon.
une balle qui effleure de trop près une coupelle -suivant le type- est irrémédiablement déviée.
Au delà même d'être hasardeux, ils sont catastrophiques sauf miracle !!!
J'en ai une qui groupait tout dans 2/3 cm les bons jours à 50m sans silencieux et qui, une fois montée avec le silencieux, ne tenait même pas un carré de 25 cm de côté !!!
C'est pas cher, et on a du pas cher. C'est fileté par l'extérieur et non en ce centrant sur l'âme du canon. Il y a une excentricité d'enfer et des résultats pourris. Le même silencieux monté sur une savage déplaçait légérement le groupement mais ne l'ouvrait pas du tout.
Franchement, si tu veux dela "précision" avec cette chinoiserie, vire le silencieux c'est ta seule option.
A+
frédo09- Membre Actif
- Nombre de messages : 1050
Inscription le : 17/12/2011
Pays : France
Re: Problème de réglage de lunette
J'ai nettoyé le canon (pas si sale), nettoyé le chargeur qui était bien encrassé, j'ai retiré le truc en plastique pour gagner une balle de capacité mais la pièce en L se bloque régulièrement (est ce qu'il faut graisser ? ou alors j'ai mis le ressort dans le mauvais sens, mais ça bloquait déjà avant). En nettoyant un peu le silencieux j'ai remarqué un dépôt dissymétrique de la poudre...
J'ai repositionné les bagues le plus loin possible l'une de l'autre et tenté de régler la lunette sur les médians (?) en divisant par 2 le nombre maximum de tour de visse.
Aujourd'hui j'ai pu retourner au stand (c'est que le dimanche matin) mais quand j'ai voulu corriger le tir ça ne l'a pas beaucoup décalé, surtout latéralement, quasiment sans effet. J'avais enlevé le silencieux et remis l’embout de protection.
Voilà ce que ça donne:
J'ai repositionné les bagues le plus loin possible l'une de l'autre et tenté de régler la lunette sur les médians (?) en divisant par 2 le nombre maximum de tour de visse.
Aujourd'hui j'ai pu retourner au stand (c'est que le dimanche matin) mais quand j'ai voulu corriger le tir ça ne l'a pas beaucoup décalé, surtout latéralement, quasiment sans effet. J'avais enlevé le silencieux et remis l’embout de protection.
Voilà ce que ça donne:
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Re: Problème de réglage de lunette
tu n'as pas essayé sans lunette ?
-ce que j'aurais essayé d'ailleurs,comme inverser les montages complets avant/arrière-
une infime dissymétrie entre les deux colliers/crochets peut aisément faire cette dérive.
ça aurait pu permettre de voir d’où vient l’erreur :du canon ou de la lunette/colliers
aurais tu vérifié la propreté des portées de la lunette?
personne à ton club pour te donner un coup de main?
sur un chargeur de Norinco-comme beaucoup d'autres d'ailleurs-vaut mieux limiter le nb de cartouches dans un chargeur:il fonctionnera toujours mieux...
c'est une cible tirée à 100m?
-ce que j'aurais essayé d'ailleurs,comme inverser les montages complets avant/arrière-
une infime dissymétrie entre les deux colliers/crochets peut aisément faire cette dérive.
ça aurait pu permettre de voir d’où vient l’erreur :du canon ou de la lunette/colliers
aurais tu vérifié la propreté des portées de la lunette?
personne à ton club pour te donner un coup de main?
sur un chargeur de Norinco-comme beaucoup d'autres d'ailleurs-vaut mieux limiter le nb de cartouches dans un chargeur:il fonctionnera toujours mieux...
c'est une cible tirée à 100m?
Re: Problème de réglage de lunette
C'est tiré à 50m.
Un autre tireur a tiré quelques balles et tenté de la régler mais il n'a pas fait mieux que moi.
Il faudra que j'y retourne vraiment tôt pour qu'un instructeur ait le temps de s'en occuper.
Je commencerai par tirer sans la lunette, ça sera plus difficile, j'avais cru que les optiques étaient autorisés en compétition !
Je ne sais pas ce qu'est la propreté des portées d'une lunette.
Un autre tireur a tiré quelques balles et tenté de la régler mais il n'a pas fait mieux que moi.
Il faudra que j'y retourne vraiment tôt pour qu'un instructeur ait le temps de s'en occuper.
Je commencerai par tirer sans la lunette, ça sera plus difficile, j'avais cru que les optiques étaient autorisés en compétition !
Je ne sais pas ce qu'est la propreté des portées d'une lunette.
Dernière édition par JeBo le Dim 13 Nov - 23:12, édité 1 fois
JeBo- Membre Junior
- Nombre de messages : 41
Inscription le : 24/02/2016
Pays : FR
Page 1 sur 2 • 1, 2
Sujets similaires
» Bonjour; probléme de réglage de lunette!!!
» Tir a lunette + règlage
» Réglage de lunette 1 click = 1/4 " 100 yards
» Problème de réglage sur fein700 alu
» Gros problème lunette PU Mosin Nagant
» Tir a lunette + règlage
» Réglage de lunette 1 click = 1/4 " 100 yards
» Problème de réglage sur fein700 alu
» Gros problème lunette PU Mosin Nagant
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
Aujourd'hui à 13:24 par Karine
» Feinwerbau P85
Hier à 3:40 par Gilou
» Plan vigipirate et déplacements avec armes
Mar 26 Mar - 21:31 par Alafox
» PISTOLET tir sportif air comprimé 5 coups mécanique
Mar 26 Mar - 18:23 par shraff
» Challenge Tir club Moyemoutier Vosges 88
Mar 26 Mar - 17:27 par Air Force
» Scatt Expert pour Android/IOS - MX-W2
Lun 25 Mar - 13:25 par laurent45
» Fiabilté Platine Steyr Evo 10 Electronique
Lun 25 Mar - 11:27 par MINIKEUM003
» Quel est votre pistolet 10m?
Lun 25 Mar - 9:32 par Alfred Jarry
